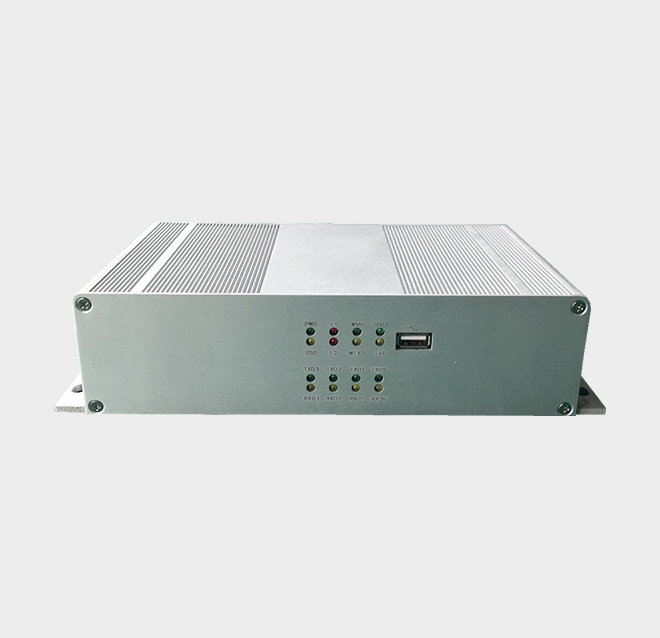

H3G-CR(分布式)城铁车载Stake安全管理系统

产品特点：

Stake开路监测

低功耗设计&自动休眠

高精度SOC/SOH监测

采用Stake放电在线录波技术，结合浮充电压、离线电压、内阻变化趋势、放电曲线等关键指标，智能分析Stake开路状态，筛查隐形开路Stake，保障蓄Stake组有效备电

因为采用了先进的功耗管理方法与改进的电源电路，？楣ぷ魇蔽占湮⑿〉牡缌鳎浯笮∩踔帘纫话鉙take的自放电电流还。許take的影响几乎可以忽略不计

同时具备自动休眠功能，通信唤醒

在线参数识别，充电自修正，不产生跳变，全工况，SOC误差≤5%，提升Stake利率用和运行安全性

参考卡尔曼滤波、多维度、模糊网络神经、开路电压法等多种算法优势。提供了高精准的SOC估算，将传统BMS的SOC精度从±20%提升至±5%

技术参数

工作环境：

工作温度：-20～+70°C
相对湿度：5～95％
大气压强：80～110kPa

管理能力：

55节2V铅酸Stake组，向下兼容88节1.2V镍镉Stake组，向下兼容

监测范围：

1.2V、2VStake，容量小于3000AH

？橹亓：

1.5KG

电源要求：

主控单元：77～137.5VDC，15W；Stake组取电

保护：

两级保护，过压、过流、反接保护，光电隔离

绝缘耐压：

绝缘耐压：2000VAC

接口＆协议：

RS485、LAN、干接点、MVB支持MODBUS/ TCP及SNMP协议，支持城铁自有协议

抗干扰&耐高压：

冲击高等级工业级硬件设计，适用于各种复杂电磁环境

可靠性：

自动重启触发器：内置WDTMTBF：100000小时

安装方式：

螺钉紧固式固EN50121电磁兼容
EC61373冲击振动
EN45545防火阻燃
IP21防护等级定

执行标准：

EN50121电磁兼容
EC61373冲击振动
EN45545防火阻燃
IP21防护等级

范围：

总电压：50～150V
单体电压：1.2V、2VStake
单体内阻：50～65535μΩ
温度： 20～+99.9°C
充放电电流：±1000A
浮充电流：±2000mA
SOC/SOH：——

精度：

总电压：±0.5%
单体电压：±0.1%
单体内阻：±2%
温度：±1°C
充放电电流：±1%
浮充电流：±1%
SOC/SOH：±5%

分辨率：

总电压：0.1V
单体电压：0.001V
单体内阻：1μΩ
温度：0.1°C
充放电电流：0.1A
浮充电流：1mA
SOC/SOH：1%

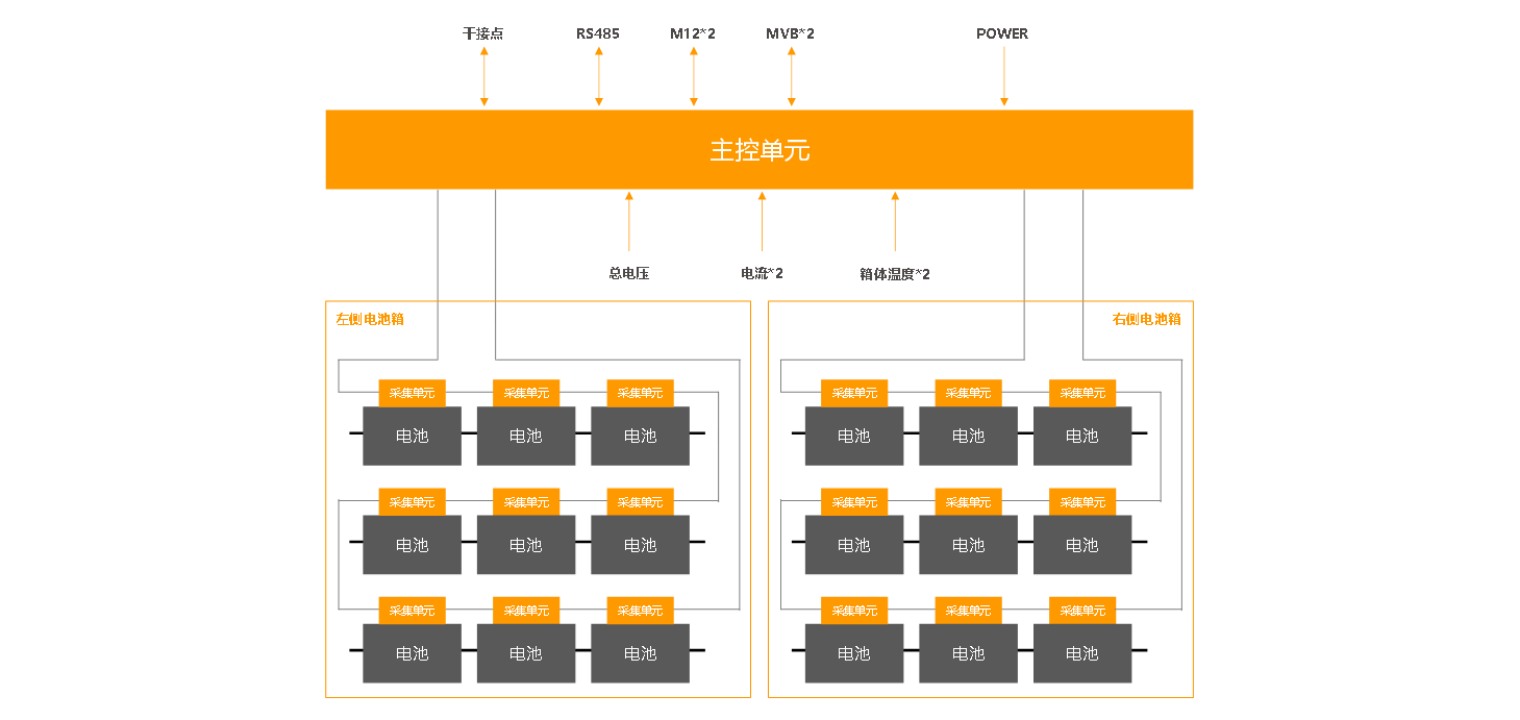

产品拓扑图

文档下载

H3G-CR城铁车载Stake安全管理系统简介
